Квартира · дом · апарт-отель · коммерция
Сборка вводных и распределительных электрощитов
Щит — это единственное место, где можно защитить всю квартиру от скачков напряжения, утечек тока и пожара. Собираем щиты по расчёту нагрузок, на комплектующих ABB, Schneider Electric или Hager, с реле напряжения, УЗО на каждую влажную группу, подписанной схемой внутри и маркировкой каждой линии.
- от 650 GELщит квартиры с комплектующими
- 1–2 днясборка и подключение
- 5 летгарантия
Зачем квартире в Батуми нормальный щит
В большинстве новостроек Аджарии застройщик ставит бокс на 4–6 модулей: вводной автомат и пара групп. Этого хватает для сдачи дома, но не для жизни: кондиционеры, бойлер, индукционная плита, духовка, стиральная и посудомоечная машины — каждая требует своей линии и своей защиты. Добавьте нестабильную сеть Energo-Pro с перекосами фаз и скачками до 260–280 В, и станет ясно, почему мы ставим реле напряжения в каждый щит без исключений.
Щит, собранный по правилам, решает четыре задачи: защищает людей от поражения током (УЗО/дифавтоматы), защищает проводку от перегрузки и короткого замыкания (автоматы по сечению кабеля), защищает технику от скачков напряжения (реле напряжения, при необходимости стабилизатор) и позволяет обслуживать квартиру, не обесточивая её целиком (одна линия — один автомат, всё подписано).
Какие щиты собираем

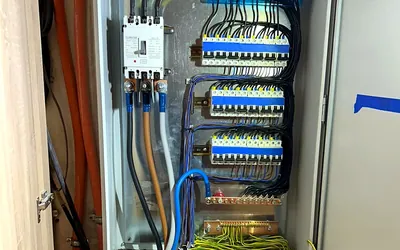

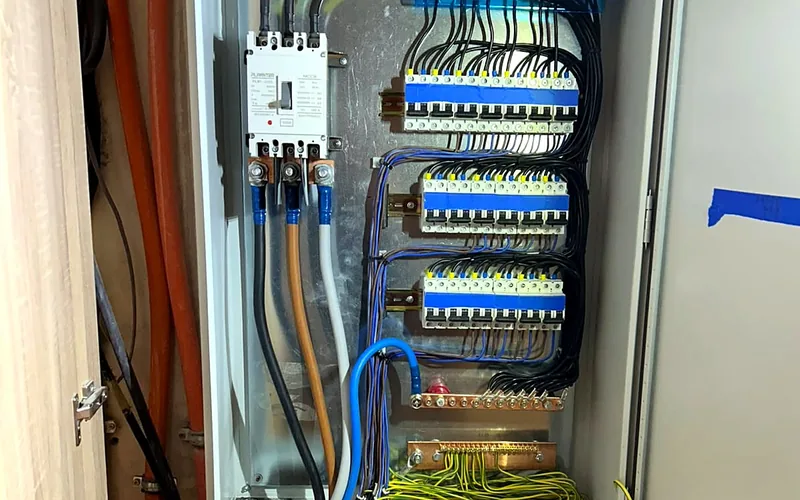

- Квартирный распределительный щит — однофазный, 8–24 группы, встраиваемый или накладной.

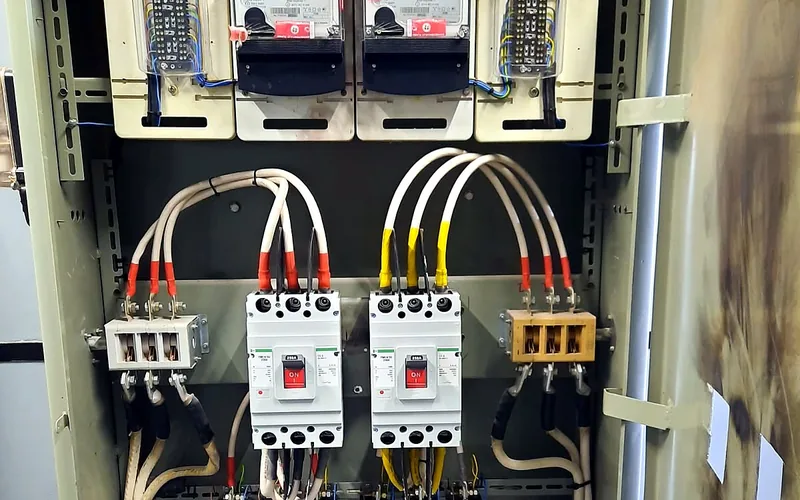

- Вводной щит дома — трёхфазный, с учётом, вводным автоматом, УЗИП (защита от молнии), балансировкой фаз, выводами на хозпостройки и уличное освещение.
- Щит с резервированием — АВР для генератора или ИБП: при отключении света котёл, холодильник, роутер и свет продолжают работать. Для Батуми, где плановые и аварийные отключения — норма, это самый частый запрос.

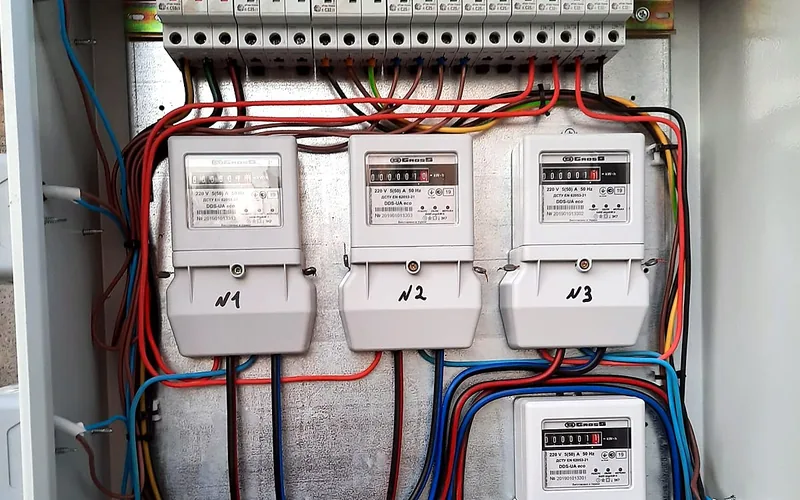

- Щиты для апарт-отелей и коммерции — этажные и поквартирные, с отдельным учётом на каждый номер, щиты управления вентиляцией и насосами.

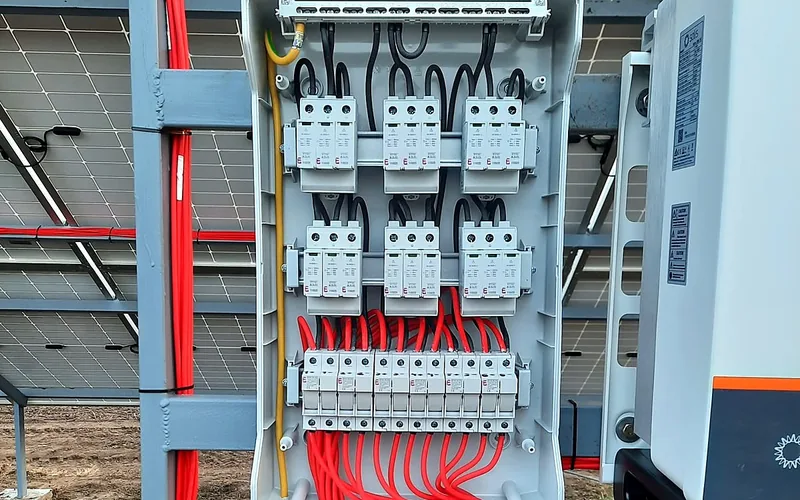

- Щиты постоянного тока для солнечных станций — DC-защита, разъединители, УЗИП, подключение инвертора.
На чём собираем
Модульная автоматика ABB, Schneider Electric, Hager; реле напряжения DigiTOP / Zubr / RBUZ; корпуса ABB Mistral, Hager Volta, Schneider Pragma. Клеммы Wago, шины N/PE, гребёнки, маркировка термопринтером.
Состав работ
Что входит в сборку щита
Собираем список потребителей, считаем токи, подбираем сечения кабеля и номиналы автоматов, рисуем однолинейную схему. Согласовываем с вами до покупки комплектующих.
Закупаем корпус и автоматику у официальных дистрибьюторов в Грузии, с гарантией производителя. Контрафакт на Energo-Pro не держится и года.

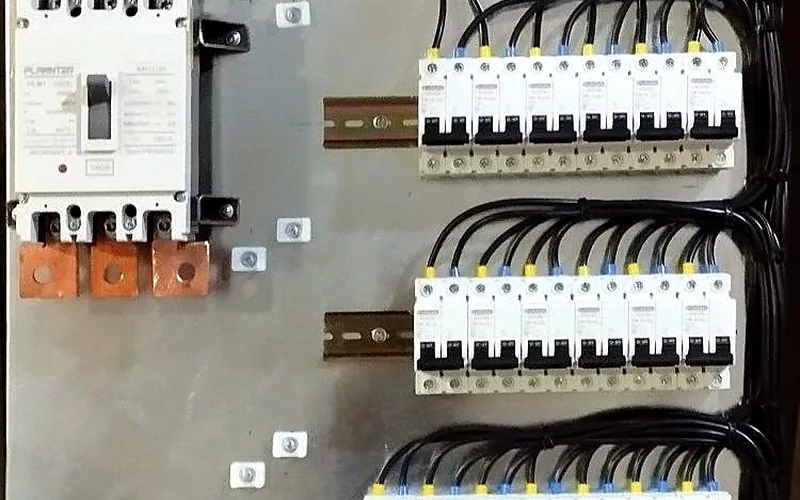

Монтаж на DIN-рейку, разводка гибким проводом ПуГВ с наконечниками НШВИ, гребёнчатые шины, шины N и PE, затяжка с моментом по паспорту устройства.
Подключение вводного кабеля и групповых линий, проверка последовательности фаз, тест УЗО кнопкой и прибором, настройка порогов реле напряжения (обычно 170–250 В).
Однолинейная схема в кармане дверцы, маркировка автоматов, таблица «автомат → помещение → линия», протокол замеров сопротивления изоляции и петли фаза-ноль.
Если выделенных киловатт не хватает — готовим заявку в Energo-Pro / Telasi на увеличение мощности или трёхфазный ввод, сопровождаем до подключения.
Цены
Цены на сборку щитов
Пакетные цены включают работу и комплектующие ABB/Schneider. Точный состав зависит от количества линий — считаем по плану электрики за день. Помодульные расценки — для доработки существующих щитов.
| Работа / позиция | Единица | Цена, GEL |
|---|---|---|
| Щит студии / 1-комн.: 8–10 групп, 1ф, реле напряжения, 2 УЗО | комплект | по запросу |
| Щит 2–3-комн.: 14–18 групп, 1ф, реле напряжения, 3–4 УЗО | комплект | по запросу |
| Щит дома 3ф: 24–36 групп, УЗИП, реле контроля фаз, 4–6 УЗО | комплект | по запросу |
| Блок АВР генератор/сеть (без генератора) | комплект | по запросу |
| Щит учёта для Energo-Pro (уличный, с местом под счётчик) | комплект | по запросу |
| Только работа: сборка щита до 12 / до 24 / до 36 модулей | шт. | 250 / 400 / 600 |
| Установка автомата 1P / 2P / 3P в существующий щит | шт. | 15 / 25 / 40 |
| Установка УЗО или дифавтомата 2P / 4P | шт. | 25 / 50 |
| Установка реле напряжения 1ф / 3ф | шт. | 30 / 55 |
| Подключение вводного кабеля до 5×16 | шт. | 30 |
| Ниша под щит: бетон / блок / ГКЛ | шт. | 80 / 30 / 25 |
| Аудит существующего щита с протоколом и рекомендациями | шт. | по запросу |
Цены на комплектующие привязаны к курсу и могут меняться; в смете фиксируем на 14 дней. Корпуса премиум-серий (Hager Volta, Schneider Resi9) — по запросу.
Пришлите план или фото объекта — посчитаем объёмы и дадим смету с материалами в течение суток.
Порядок работ
Как собираем щит
- 01Список потребителей
Вы присылаете план квартиры или список техники — или приезжаем и считаем на месте. Для существующего щита делаем аудит с фото.
- 02Схема и смета
За 1 день — однолинейная схема, спецификация с брендами и цена. Объясняем, зачем каждый элемент.
- 03Сборка в мастерской
Собираем щит у себя: ровные шлейфы, маркировка, прозвонка. На объекте остаётся только повесить и подключить.
- 04Монтаж на объекте
Установка корпуса, подключение ввода и групп, проверка УЗО, настройка реле напряжения. 2–4 часа для квартиры.
- 05Замеры и документы
Протокол сопротивления изоляции и петли фаза-ноль, схема в щите, фото. Гарантия 5 лет.
Типовые решения
Примеры составов щитов для Батуми
Квартира 60 м², одна фаза, 7 кВт
Вводной автомат 32 A → реле напряжения 40 A → УЗО 40 A/30 мА (кухня, санузел) и УЗО 40 A/30 мА (комнаты, кондиционеры) → 12 автоматов: плита 25 A, духовка 16 A, бойлер 16 A, стиральная 16 A, посудомоечная 16 A, два кондиционера по 16 A, розетки кухни 16 A, розетки комнат 16 A ×2, свет 10 A ×2. Корпус на 24 модуля, запас — 5 модулей.
Дом 200 м², три фазы, 15 кВт, генератор
Вводной автомат 3P 25 A → УЗИП класса II → реле контроля фаз → АВР на генератор 8 кВт → распределение по фазам с балансировкой: фаза A — кухня и бойлер, фаза B — кондиционеры, фаза C — тепловой насос; УЗО 63 A/30 мА на каждую фазу, отдельное УЗО 10 мА на ванную; 30 автоматов; линии на гараж, насосную, уличный свет через отдельные дифавтоматы. Корпус на 72 модуля.
Почему именно реле напряжения
Типичная жалоба в Батуми — «сгорел кондиционер / холодильник после отключения света». При возврате напряжения в сети бывает 270–300 В на доли секунды. Реле напряжения за 30–55 GEL работы отключает квартиру при выходе за 170–250 В и включает обратно с задержкой — техника за тысячи лари остаётся целой.
Вопросы
Частые вопросы — сборка электрощитов
Сколько киловатт выделено на квартиру в Батуми и хватит ли?
В новых ЖК обычно 5–7 кВт на однофазном вводе; старый фонд — 3–5 кВт. На квартиру с индукционной плитой, бойлером и двумя кондиционерами этого впритык. Посчитаем реальную нагрузку, при нехватке — поможем с заявкой на увеличение мощности в Energo-Pro.
Можно оставить щит застройщика и просто добавить автоматов?
Если корпус позволяет — да, доработаем помодульно. Но чаще в боксе на 6 модулей нет места ни под УЗО, ни под реле напряжения, и дешевле поставить новый корпус на 24 модуля, чем переделывать дважды.
Нужно ли УЗО на каждую линию?
Нет. Достаточно группового УЗО на влажные зоны и отдельного на комнаты, плюс дифавтоматы на уличные линии и детскую. Так дешевле и удобнее искать неисправность.
ABB или Schneider — что лучше?
Оба — надёжный выбор, оба продаются в Грузии официально. ABB чаще на складе в Батуми, Schneider — чуть дороже по корпусам. Главное — не брать «ABB» с базара: подделки массово не держат номинал.
Соберёте щит по моей схеме?
Да, если схема грамотная. Проверим её на соответствие сечениям кабеля и нагрузкам, укажем на ошибки и соберём по согласованной версии.
Что делать при отключениях света?
Для квартиры — ИБП на котёл, роутер и свет (2–4 часа автономии). Для дома — генератор с блоком АВР: при пропадании сети запускается сам, при возврате — сам выключается. Щит под это закладываем сразу, даже если генератор купите позже.
Даёте гарантию на комплектующие?
На работу — 5 лет. На автоматику — гарантия производителя через официального дистрибьютора (обычно 2–3 года), помогаем с заменой.
